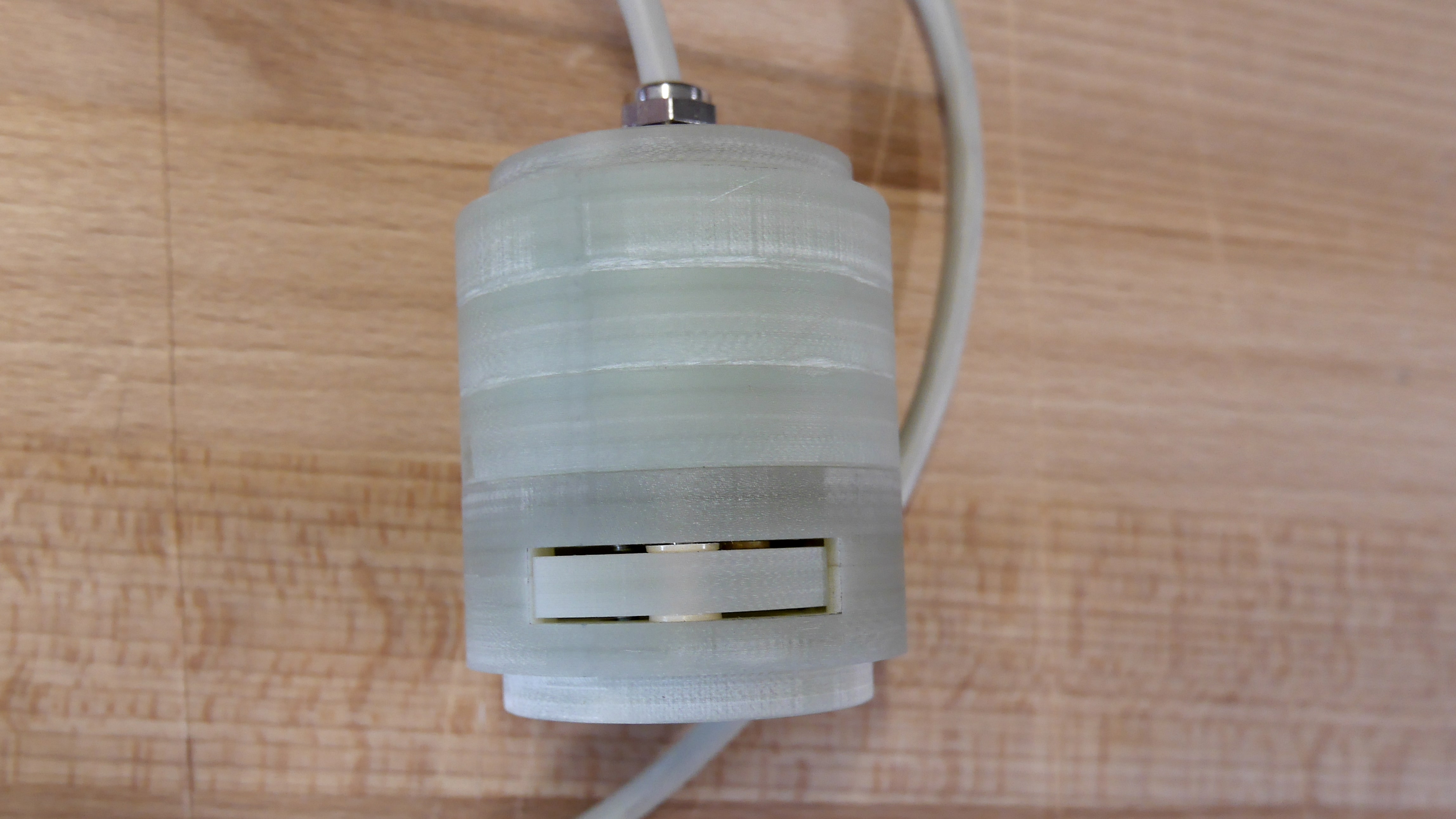

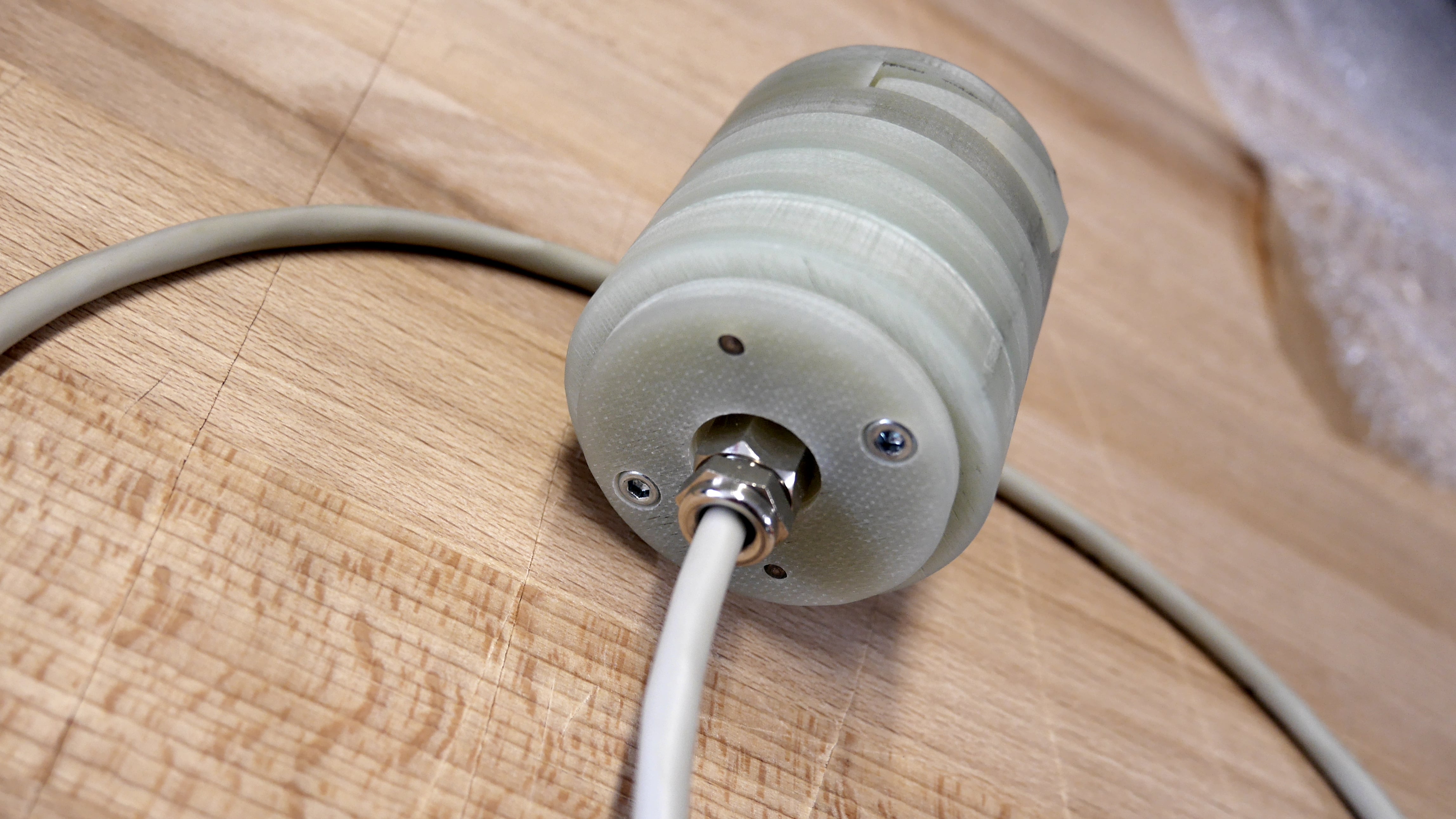

Diese Konstruktion umfasst einen manuell zu betätigen Adapter und dient dem Funktionstest (FCT) eines Sensors.
Die Anforderung eines Kunden aus dem Bereich der Regelungstechnik lag darin, einen manuell zu betätigen Adapter zu konstruieren. Dieser Adapter bildet das Gegenstück für einen M12-Steckerverbinder und dient dem Funktionstest (FCT) eines Sensors.
Der Adapter wird über Federkontaktstifte (FKS) von oben aufgesteckt. Die Definition eines vorgegebenen Winkels ist dabei nicht notwendig. Der zu prüfende Sensor wird in einem Ableiter eingeschraubt.
Die Prüfung des Steckers erfolgt über die Kontaktierung von fünf Polen und des Gewindes (Schirmes). Hierbei müssen die Übergangswiderständer unterhalb von 300mOhm liegen. Der Adapter und sämtliche Nadeln sowie Hülsen mit Lötkelchen gewährleisten absoluten Berührungsschutz.
